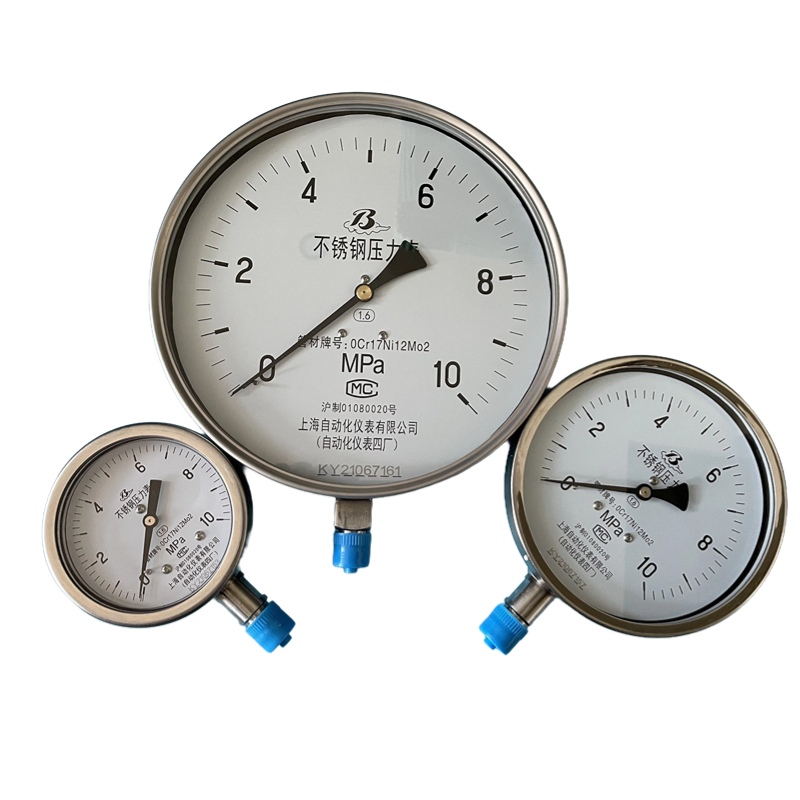

上海自动化仪表四厂Y-100B-F/Y-100BF不锈钢压力表 结构原理
仪表由导压系统(包括接头、弹簧、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
上海自动化仪表四厂Y-100B-F/Y-100BF不锈钢压力表 主要技术指标
标度范围、精确度等级
型号 | 标度范围MPa(Hg～PSi) | 精确度等级 |
Y-60B-F Y-60B-FZ Y-63B-F Y-63B-FZ | 0～0.6、1、1.6、2.5、4、6、 10、16、25、40、60 -0.1～0.5、0.9、1.5、2.4 | 2.5 |
Y-100B-F Y-100B-FZ Y-150B-F Y-150B-FZ Y-103B-F Y-103B-F Y-153B-F Y-153B-FZ | 0～0.1、0.16、0.25、0.4、0.6、1、1.6 2.5、4、6、10、16、25、40、60 -0.1～0、0.06、0.15、0.3 0.5、0.9、1.5、2.4 (-30"～0、15、30、60、100、150; 0～15、30、60、100、200、300、400 600、800、1000、1500、2000、 3000、4000、6000、10000 ) | 1.6 (1) |
注：括号内的标度范围和精确度等级仅供特殊订货。
上海自动化仪表四厂Y-100B-F/Y-100BF不锈钢压力表 型号表示
Y | - | 规格 | 内容 |
压力表 | | 仪表公称直及安装形式 | | 60、100、150分别表示直径为60、100、150mm 的径向直接安装式 63、103、153分别表示直径为63、103、153 mm 的轴向嵌装式（其中63型另有轴向直接安装式） |
B | | |
不锈钢 | - | | |
| F | 耐蚀 |
FZ | 耐蚀抗振 |
功能 | |
Y | - | □ | B | - | □ | |
使用环境温度：-25～70℃（外壳内充液）
-40～70℃（外壳内不充液）
温度影响：不大于0.4％/10℃（使用温度偏离20±5℃）
抗工作环境振动：V·H·4级（外壳内充液）
V·H·3级（外壳内不充液）
外壳防护等级：IP65
重量：0.2kg (Y-60B-F)
0.6kg (Y-100B-F)
1.0 kg (Y-150B-F)
导压系统及外壳等材质
零件名称 | 材料牌号 |
Y-60B | Y-100B、Y-150B |
接头 | 0Cr18Ni9(304) | 0Cr17Ni12Mo2(316) |
弹簧管 | 0Cr18Ni9Ti(321) | 0Cr17Ni12Mo2(316) |
外壳 | 0Cr18Ni9 |
D | d0 | d1 | H1 | H2 | L | L1 | L2 | 接头螺纹d |
60 | 76 | 4.5 | ≤60 | / | 14 | 36 | 66 | M14×1.5;Z1/4"(NPT) |
100 | 116 | 4.8 | ≤100 | ≤35 | 20 | 50 | 98 | M20×1.5; Z1/2";Z1/4"(NPT) |
150 | 165 | 5.8 | ≤125 | ≤60 |
